電流互感器是高低配電設備中常用的元器件，依據電磁感應原理將一次側大電流轉換成二次側小電流來測量的儀器。電流互感器主要用來計量電流信息、保護供電系統等作用，今天小編給大家講解一下電流互感器的基礎知識。

一、電流互感器型號的含義

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

二、測量用電流互感器接線方法

1、一般電流互感器接線圖

電流互感器的一次側電流是從P1端子進入，從P2端子出來；即P1端子連接電源側，P2端子連接負載側。電流互感器的二次側電流從S1流出，進入電流表的正接線柱，電流表負接線柱出來后流入電流互感器二次端子S2，原則上要求S2端子接地。

2、穿心式電流互感器接線圖

穿心式電流互感器接線與普通電流互感器類似，一次側從互感器的P1面穿過，P2面出來，二次側接線與普通互感器相同。

三、注意事項
1、檢定電流互感器時，標準電流互感器與被檢電流互感器電流比必須相同。
2、嚴格按照?qǐng)D中所給出的線路接線。
3、檢定互感器之前，須先測試負荷箱是否準確。
4、檢定過程中，嚴禁二次繞組開路。
5、檢定互感器之前需選退磁，建議使用閉路退磁
退磁完畢在切斷電源之前，應將二次繞組短接。
6、帶升流器電流互感器的接線原理圖與上述的接線圖大致相同，只是升流器的輸出繞組與互感器的一次繞線是同一繞組，其余均相同.

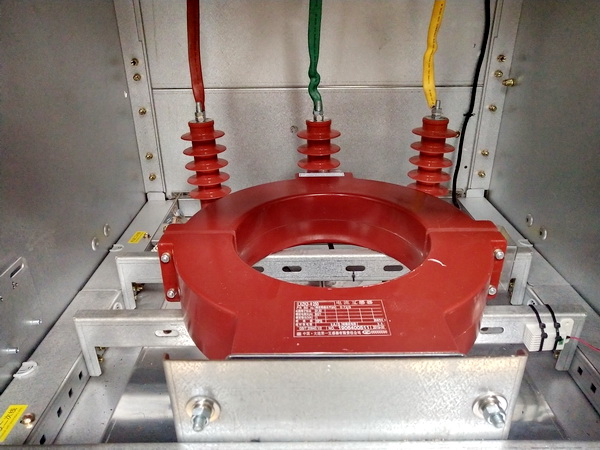

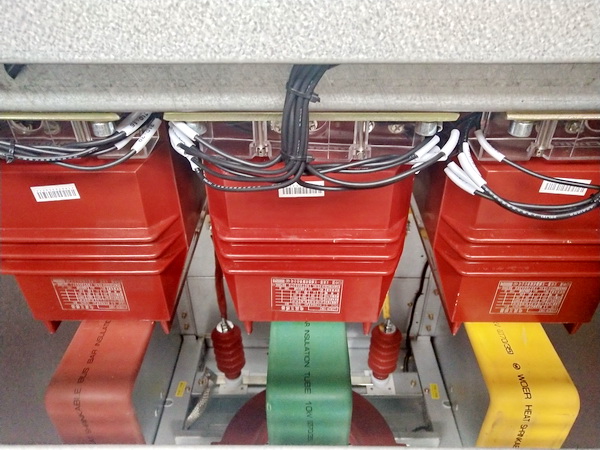

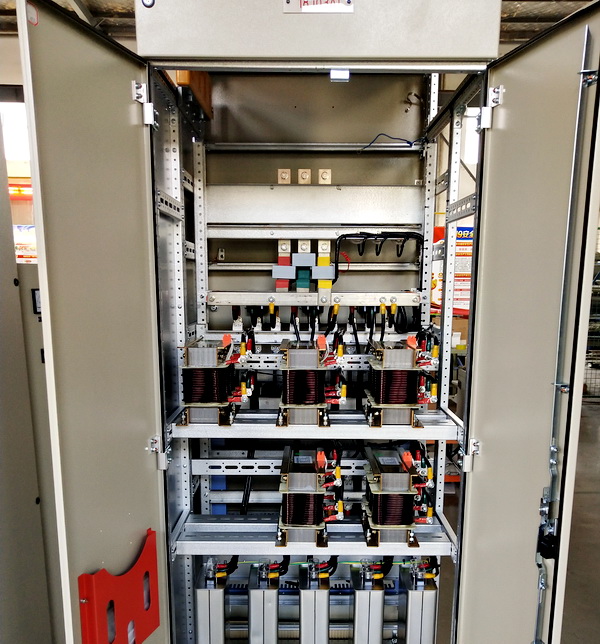

這兩組圖片是應用于得潤電氣10KV高壓柜的電流互感器，利用兩種組合型的方式更好進行電路系統的測量與保護。通過與繼電保護和自動裝置配合，可以構成對電網各種故障的電氣保護和自動控制。

以上就是今天分享的電氣常識，看完文章的朋友可以轉發給身邊需要的朋友喲！
