開關柜（switch cabinet）是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保主要設備的低周減載。

開關柜（switchgear）的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。開關柜的分類方法很多，如通過斷路器安裝方式可以分為移開式開關柜和固定式開關柜；或按照柜體結構的不同，可分為敞開式開關柜、金屬封閉開關柜、和金屬封閉鎧裝式開關柜；根據電壓等級不同又可分為高壓開關柜，中壓開關柜和低壓開關柜等。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場合。

進線柜、出線柜、計量柜、補償柜（電容柜）、母線柜等。

進線柜（高壓主要元器件：斷路器、電流互感器、綜保、智能操控、儀表等，低壓主要元器件：斷路器、電流互感器、多功能表、浪涌保護器）

進線柜，就是從外部引進電源的開關柜。一般是從供電網絡引入10kV電源，10kV電源經過開關柜將電能送到10kV母線，用來引和送的開關柜就是進線柜。

具體來說，進線柜由低壓電源（變壓器低壓側）引入配電裝置的總開關柜。35—110kV及以上電壓等級的變電站，進線柜均為變壓器低壓（10kV）開關柜。

即由變壓器低壓側輸出連接至10kV母線的初始端的第一個柜：稱為進線柜，也稱為變低進線柜。

進線柜作用：進線柜為負荷側的總開關柜，該柜擔負著整段母線所承載的電流，由于該開關柜所聯接的是主變與低壓側負荷輸出，就顯其作用的重要所在。

在繼電保護方面當主變低壓側母線或斷路器發生故障時，要靠變壓器低壓側的過流保護跳開進線柜開關來切除故障。低壓側母線故障要也靠主變壓器低壓側的后備保護來切除進線柜開關。變壓器差動保護動作也切除變壓器低壓側斷路器即進線柜。

二、出線柜（元器件同進線柜）

出線柜，就是從母線分配電能的開關柜。從10kV母線經開關柜送至電力變壓器，這個開關柜就是10kV的出線柜之一。

在變壓器低壓側安裝出口開關柜，將電能經此開關柜送至低壓母線，再在低壓側安裝若干臺低壓開關柜，將電能送到各用電處。這些低壓開關柜都是出線柜。

如果從就近引入低壓系統，則進線接入的低壓開關柜同樣是進線柜，只是低壓而已。從低壓母線引出的開關柜，同樣是出線柜。

三、計量柜（低壓沒有計量柜，主元件用電流互感器、電壓互感器、表計）

就是通過電流互感器（CT）、電壓互感器（PT）、電功表、電流表、電壓表等計算設備用電情況，和反映負載的用電量?？梢酝ㄟ^計量柜的電流表看負荷電流多少，電壓表看電壓多少，是否平衡。電功表可以看用了多少度電。

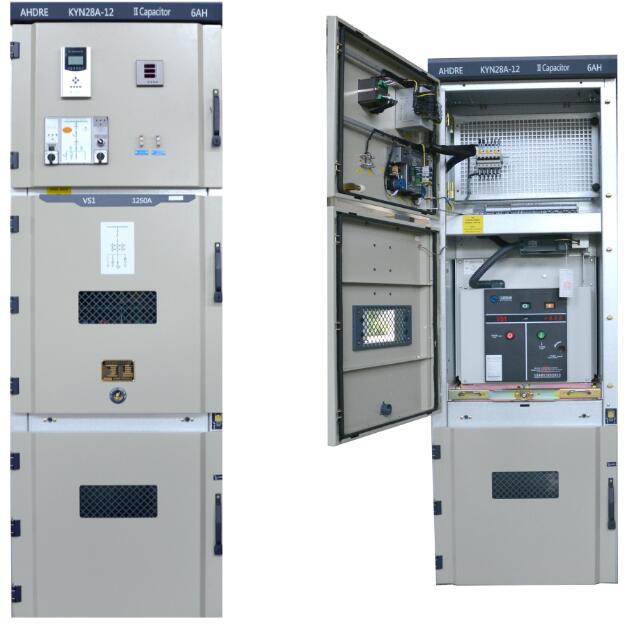

四、補償柜?。ㄖ饕骷弘娙萜?、電抗器）

電容補償柜的作用是平衡設備感性負載，提高功率因數，以提升設備的利用率。

一般來說，低壓電容補償柜由柜體、母排、熔斷器、隔離開關熔斷器組、電容接觸器、避雷器、電容器、電抗器、一、二次導線、端子排、功率因數自動補償控制裝置、盤面儀表等組成。

五、母線柜（母聯柜）　主元器件同進線柜

當系統有兩路電源進線，且兩路互為備用時，需要將兩路電源的主母線進行聯通，聯通兩段母線的開關柜叫母聯柜，注意：母聯柜與兩路進線柜一般禁止同時閉合。

各個行業都可以用到高低壓開關柜，只要是配電需要都會用，但是開關柜的數量、需要配置哪些柜型，這些需要和業主溝通用電方案后才可以設計出，一般由設計院出圖。因為沒有設計院出圖給國網審核，到最后是不給通電使用（也就是電網不驗收）

配電室還分局管和自管兩部分。局管的意思就是將整個配電室由國家電網管理，

自管就是配電室由自己的電工管理。選擇局管和自管，是根據配電室的大小、人員安排、成本等因素引起的。
