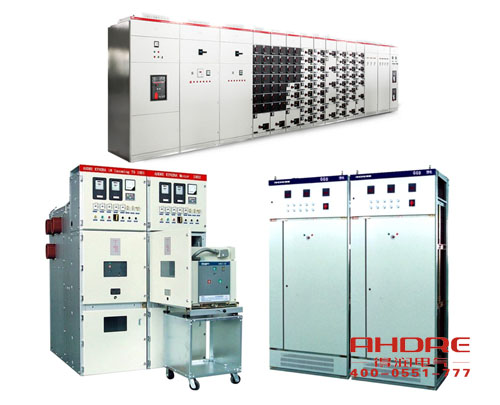

高低壓開關柜是一種電氣設備，雖然一整套設備下來品種和數量都比較多，一概而論其實就是主要控制電路電源的開關。因為涉及到“電老虎”所以從元器件到柜體到整體裝配都有很嚴格的要求。得潤電氣帶來的本文主要是針對柜體的材料種類為大家進行介紹下：

1、高壓開關柜是成套配電裝置，柜內可裝高壓電器、測量儀器、保護裝置和輔助裝置等。高壓開關柜的型號含義如下：

（1）表示分類代號：G—高壓開關柜。

（2）表示型號特征：G—固定式；F—封閉式；C—手車式；H—活動式；B—保護式；K—礦用；S—雙母線；N—農用；W—戶外。

（3）表示設計序號。

（4）表示派生代號：A—第一次改進：B—第二次改進；C--第3次改進；Z—真空斷路器；P—旁路母線。

（5）表示方案號。

（6）表示主開關操動機械型式代號：D—電磁操動；T—彈簧儲能操作；S—手動操作。

2、低壓配電屏。低壓配電屏裝有刀開關、熔斷器、自動開關、交流接觸器、電流壓感器、電壓互感器，按需要可組成各種成套系統。一般有離墻式、靠墻式及抽屜式二種類型。低壓配電屏型號含義如下：

（1）表示分類號：B—0。

（2）表示型號特征；D—單面維護；S—雙面維護；Z—直流；C—手車或抽屜式；F—防護式；L—動力。

（3）表示設計序號。

（4）表示方案號。

3、電容器柜。電容器柜是用來提高功率因素，以進行無功補償?shù)姆椒ㄖ?。并?lián)電容器柜就是通常所說的移相電容器，有高低壓之分。高壓電容器柜為GR—1型，低壓電容器柜為BJ—1X型各BJF—ZX型，電容器柜型號含義如下：

（1）表示電容器類別：B—并聯；Y—移相。

（2）表示液體介質：Y—礦物油；B—異丙基苯；C—苯基甲硅油；W—十二烷基苯；F—二芳基乙烷。

（3）表示固定介質F—低壓薄膜復合；M—全聚炳烯薄膜或復合介質，無標記為全電容器紙，有產品標志。W是表示戶外式。

（4）表示額定電壓（KV）。

（5）表示標稱容量（KVAR）。

（6）表示相數：1—單相；2—三相。

（7）表示安裝條件：w—戶外式；戶內式不標記。

（8）表示派生標志：R—表示每元件串有熔絲；TH—適用于。

電磁機構按照勵磁方式的不同，大致可以分為兩類:直流電磁鐵和交流電磁鐵。

高低壓配電柜之電磁機構及種類。從結構上看，主要有下列三種:

(1)E形電磁鐵有單E形(僅鐵心2為E形)和雙E形(鐵心與銜鐵1均為E形)之分。至于U形電磁鐵，可視為E形的一種特例。這種電磁鐵多用作交流繼電器、交流接觸器和其他交流電磁機構的電磁系統。

(2)螺管式電磁鐵)多用作牽引電磁鐵和低壓斷路器的操作電磁鐵，有時或用于過電流繼電器。

安徽得潤電氣技術有限公司生產的高低壓開關柜體均采用國內先進技術水平和優秀材質材料，誠信經營。
