在電網對用戶輸電的過程中，電網要提供給負載的電功率有兩種：有功功率和無功功率。

有功功率是指保持設備運轉所需要的電功率，也就是將電能轉化為其它形式的能量（機械能，光能，熱能等）的電功率；

而無功功率（Q）是指電氣設備中電感、電容等元件工作時建立磁場所需的電功率。

無功功率比較抽象，它主要用于電氣設備內電場與磁場的能量交換，在電氣設備（電路系統）中建立和維護磁場的功率。它不表現對外做功，由電能轉化為磁能，又由磁場轉化為電能，周而復始，并無能量損耗。特別指出的是無功功率并不是無用功，只是它不直接轉化為機械能、熱能為外界提供能量，作用卻十分重要。

電能可以轉換成各種能量。如：通過電爐轉換成熱能，通過電機轉換成機械能，通過電燈轉換成光能等。在這些轉換中所消耗的電能為有功電能。而記錄這種電能的電表為有功電度表。

電工原理告訴我們，有些電器裝置在作能量轉換時先得建立一種轉換的環境，如：電動機，變壓器等要先建立一個磁場才能作能量轉換，還有些電器裝置是要先建立一個電場才能作能量轉換。而建立磁場和電場所需的電能都是無功電能。

我們使用電氣設備的時候，除了電爐、白熾燈等依靠發熱做功的純電阻電路以外，還有很多帶電容性或電感性的電器。它們與純阻性的電器有什么區別呢？

在額定的供電條件下，純阻性的電器，從電網吸收的用電功率是一定的，穩定的。

而容性或感性的電器，除了從電網吸收一定的用電功率外（為了區別另外一種功率的性質，我們稱之為有用功，也叫有功），

還會從電網中吸收一種“它實際不會消耗，但你必須要給的一種臨時性的占用功率，當電網的方向發生改變的時候，它又會把這種功率還給你，它始終都是這樣一來一回地，在做著無用功”所以這種功率的占用消耗叫著“無功”。

無功有什么不利之處呢？

比如有一臺變壓器能夠提供 100KW 功率的電能 （當然這種比方有點不合適，但也不影響），有兩個單位，甲單位需要 80KW 的負荷，另乙個單位需要 20KW 的負荷，一起用挺好的，但是，想不到的事情發生了。

甲單位除了80KW 的有功負荷外，還有 20KW （實際衡量的單位是kvar)的無功負荷，兩個單位加起來的負荷變壓器帶不了。

后來甲單位投入了 20KW （實際衡量的單位是kvar)的電容器組，對無功負荷進行了補償，這臺變壓器就又可以帶兩個單位的供電了。

正因為有無功的存在，而且又可以采用適當?shù)姆绞竭M(jìn)行補償，使有限的供電設備能夠得到充分的利用，那么供電部門就肯定要對用戶進行無功電量的計量了。

其實說穿了，有功和無功都是功率的表現方式，只是一個在設備上消耗了，一個在來回地拉鋸沒有消耗。他們的實質性的差別就是相位角度不一樣，因此，在測量的原理和結構上沒有什么區別，只是抽取電流信號的相位不同而已。

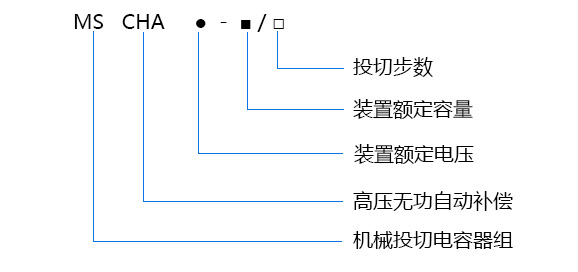

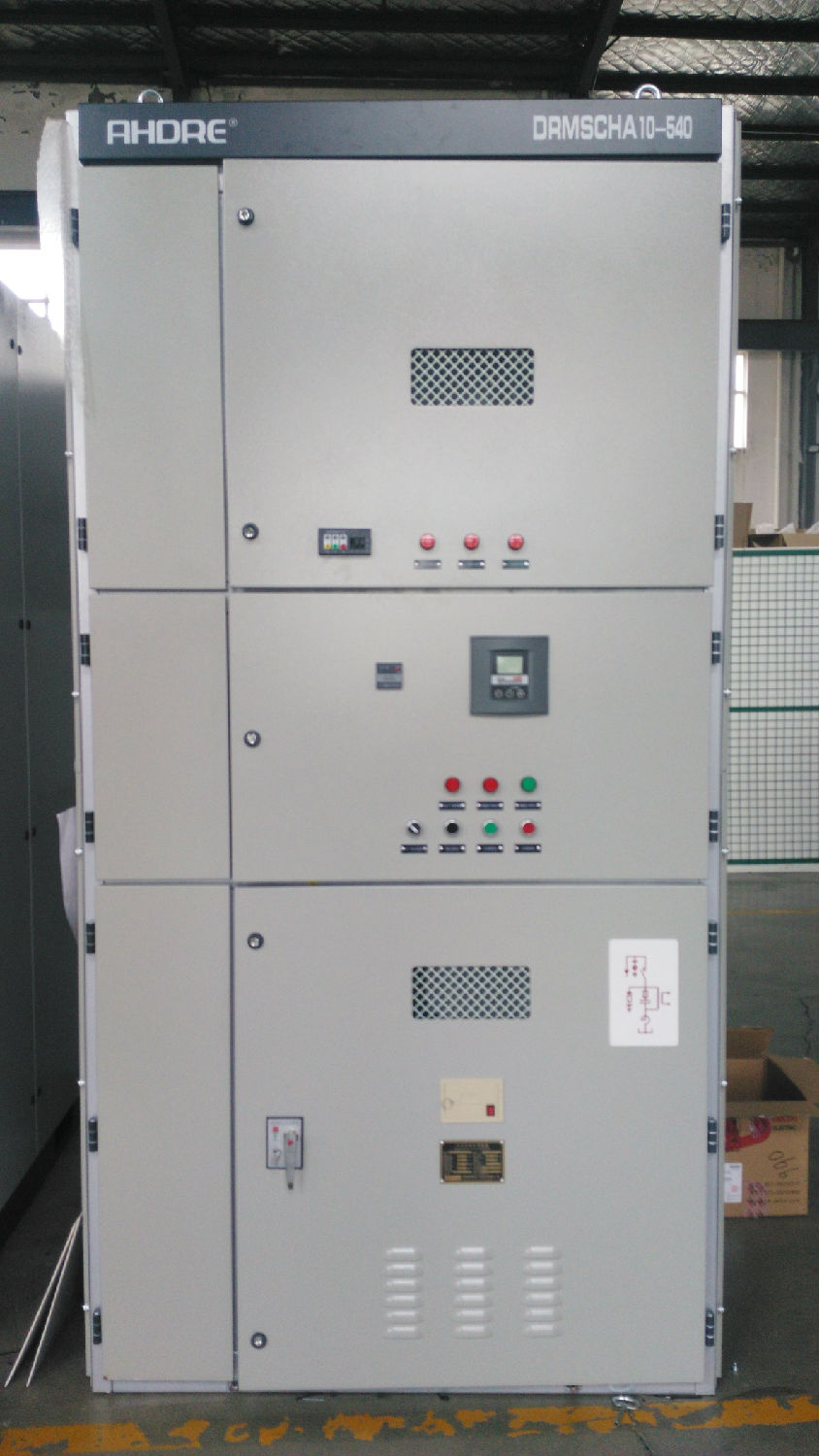

安徽得潤電氣生產的高壓電容補償柜主要是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器3~20kV母線的電容器組，提供相應的容性無功功率。該裝置突破了原電力系統中電容器組使用整組進行固定補償投入時造成過補而切除后母線無功功率又補償不足的缺點，使母線功率因數大幅度提高并能穩定在一定的水平，從而穩定了系統電壓、提高了變壓器的利用率。裝置由并聯電容器、串聯電抗器、電壓互感器、避雷器、投切設備、控制和保護裝置等組成。
