配電箱－圖文詳細解說

返回列表 來源：得潤電氣查看手機網址
掃一掃!配電箱－圖文詳細解說掃一掃!
瀏覽：-發布日期：2020-05-09 10:01【大 中 小】
配電箱具有體積小、安裝簡便，技術性能特殊、位置固定，配置功能獨特、不受場地限制，應用比較普遍，操作穩定可靠，空間利用率高，占地少且具有環保效應的特點。是指揮供電線路中各種元器件合理分配電能的控制中心，是可靠接納上端電源，正確饋出荷載電能的控制環節，也是獲取用戶對供電質量滿意與否的關鍵。提高動力配電箱的操作可靠性，是創優質工程的目標。
配電箱的用途：合理的分配電能，方便對電路的開合操作。有較高的安全防護等級，能直觀的顯示電路的導通狀態。

施耐德配電箱 得潤電氣授權生產 400-128-7988

配電箱確實有很多字母，要熟悉這些字母的基本含義，才能更準確地知道配電箱系統圖的意思。網上查了一些資料，發現配電箱中的字母實在是太多了，先簡單說幾個需要基本認識的字母：GCK、GCS、MNS是低壓抽出式開關柜；GGD、GDH、PGL是低壓固定式開關柜；XZW綜合配電箱；ZBW箱式變電站；XL、GXL低壓配電柜、建筑工地箱；這些都是最基本的配電箱字母含義。


配電箱主要是按電氣接線要求將開關設備、測量儀表保護電器等組合在封閉或者半封閉的金屬箱中，然后構成一個低壓配電的裝置。其實它的用途就是，當電路發生故障的時候能夠更有利于檢修。并且能夠方便控制整體的電源，比如說整體停電或者整體送電，所以認識配電箱中的字母也是非常重要的。

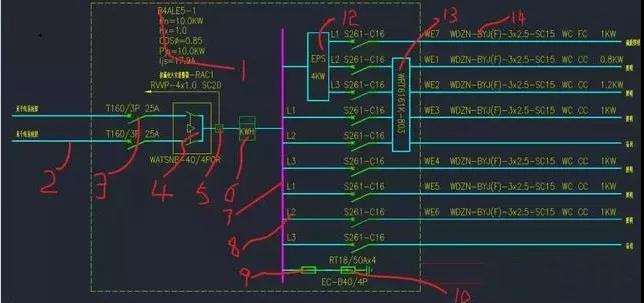

下面我們一起看看一張比較規范全面的配電箱系統圖，圖中各線路和圖元做了標注，我們一個一個來說明。


① 是本配電箱的電氣參數說明，相當于電氣銘牌。
B4ALE5-1：本配電箱的編號。其中B4指代地下4層；ALE指代應急照明配電箱；5-1，5指代本系列配電箱的編號，是第五組，1則代表其是本組配電箱的第一臺。Pn、Kx、cosφ、Pjs、Ljs分別指代本配電箱的額電功率、需要系數、功率因數、計算總有功功率、計算總電流，它們的關系式如下：


② 是配電箱進線，從圖中可以看出本配電箱是雙路進線，一路常用電源一路備用電源。
③ T160/3P 25A，是本配電箱的進線斷路器，從型號上看是施耐德T160系列的微型斷路器，3P表示三極，額定分?jǐn)嚯娏?5A。

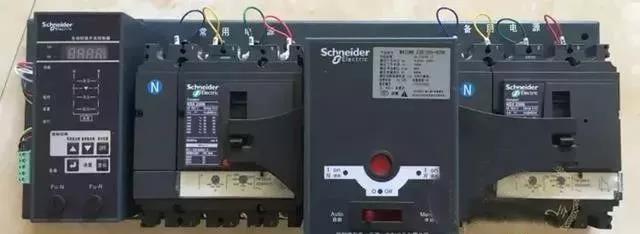

④ 是雙電源切換器。當常用電源突然故障或停電時，通過雙電源切換開關，自動投入到備用電源上。

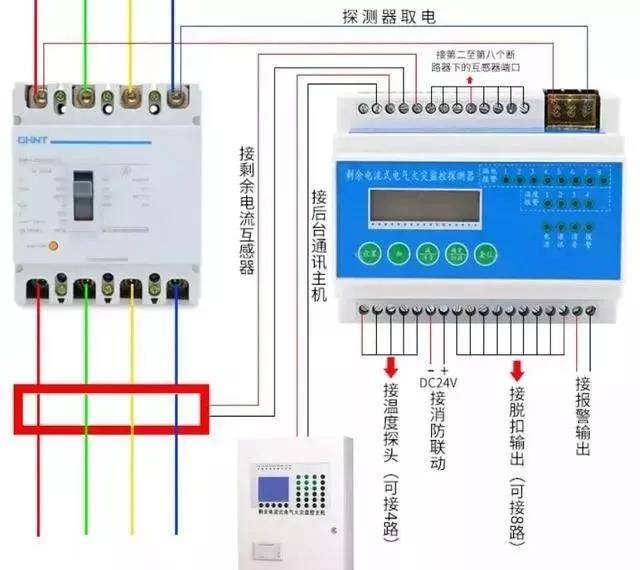

⑤ 配電箱接入漏電火災報警器的信號線，一根RVVP-4*1.0的電纜，穿20的管子，具體接線可以參考下圖：


⑥電度表。
⑦ 出線回路的母線。有些大型配電箱會做母線排，小一點的則未必。

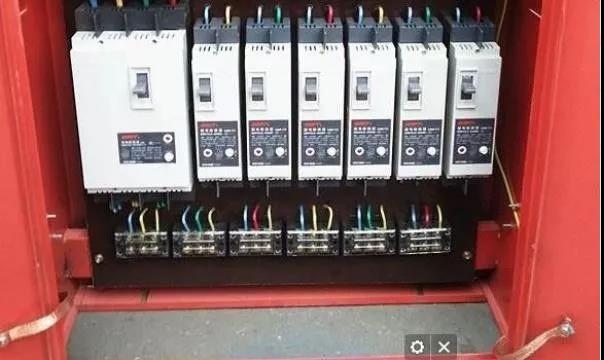

⑧ 出線回路，可以看到本配電箱出線都是單相的，L2指B相回路。
⑨ 熔斷器，熔斷器是用于避雷器的保護。

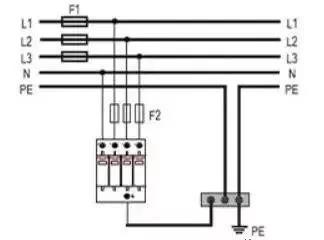

⑩ 避雷器，用于配電箱避雷，接線如圖（本圖熔斷器的位置是下面那組，上面那組忽略吧，就當他們是斷路器）：


2、消防信號引自模塊，說的就是接入漏電火災報警器的信號線；控制信號引自消控室，說的就是電表和智能照明開關量控制模塊的通訊信號，這哥倆的通信電纜應該先上數據采集器和通訊網關。
3、一路出線接入4Kw的EPS，EPS是應急電源，全稱EmergencyPowerSupply(緊急電力供給)，EPS是以解決應急照明、事故照明、消防設施等一級負荷供電設備為主要目標，提供一種符合消防規范的具有獨立回路的應急供電系統，該系統能夠在應急狀態下提供緊急供電，用來解決照明用電或只有一路市電缺少第二路電源，或代替發電機組構成第二電源，或做為需要第三電源的場合使用。EPS和UPS在用途和功能上有相似的地方，也有不同的地方，具體差異請自行百度。

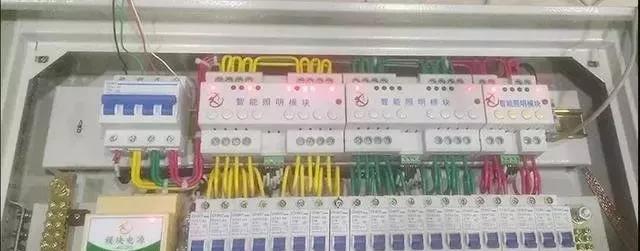

4、是智能照明系統的開關模塊，本圖中框起來四路，說明這四個照明回路是接受智能照明系統控制的。


5、出線電纜型號，WDZN指代無鹵低煙阻燃耐火，BJV(F)指代護套交聯聚烯烴護套隔氧，3*2.5是3芯2.5平方的線芯，SC15是穿15的管子敷設，WC是暗敷設在墻內，F(xiàn)C是暗敷設在地板或地面下，表述的是線路走線方式。
電氣常見的敷設方式的縮寫：
AB-沿或跨梁（屋架）敷設 。
BC-暗敷設在梁內 。
AC-沿或跨柱敷設 。
CLC-暗敷設在柱內 。
WS-沿墻面敷設 。
WC-暗敷設在墻內 。
CE-沿天棚或頂板面敷設 。
CC-暗敷設在屋面或頂板內 。
SCE-吊頂內敷設 。
FC-地板或地面下敷設 。
SC-穿焊接鋼管敷設 。
MT-穿電線管敷設 。
PC-穿硬塑料管敷設。
FPC-穿阻燃半硬聚氯乙烯管敷設 。
CT-電纜橋架敷設 。
MR-金屬線槽敷設 。
M-用鋼索敷設。
KPC-穿聚氯乙烯塑料波紋電線管敷設 。
CP-穿金屬軟管敷設。
DB-直接埋設 。
TC-電纜溝敷設 。
CE-混凝土排管敷設。
脫扣方式：MA-磁脫扣 TM-熱磁脫扣 MIC-電子脫扣 。
分?jǐn)嗄芰Γ悍謹嗄芰Ψ?個等級：F:36KA N:50KA H:70KA S:100KA L:150KA。

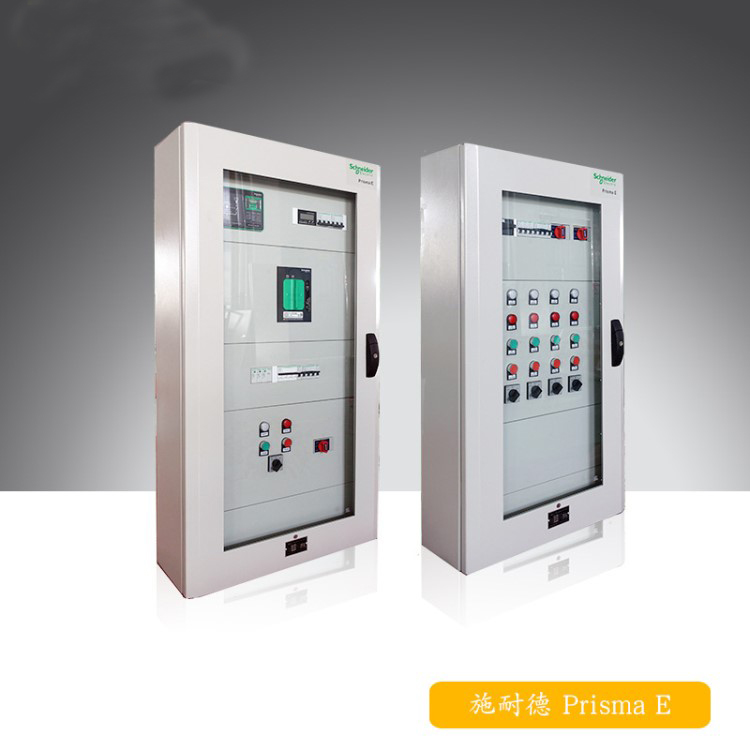

安徽得潤電氣不僅生產自己型號的XL-21、PE30、JXF等配電箱，還生產ABB的MNS-E配電箱、施耐德的Prisma-E配電箱。
