PLC控制柜用于各種大小規模的工業自動化控制場合，具有過載、短路、缺相保護等功能。一般由CPU模塊、變壓器、直流電源、隔離器、開關、中間繼電器等元器件組成。PLC控制系統的外部電源用來驅動PLC輸出設備和提供輸入信號的工作，而內部電源是PLC的工作電源。

一、工作原理

PLC控制柜其工作過程可以分為輸入采樣、用戶程序執行和輸出刷新的三個階段。一階段：在輸入采樣階段，PLC以掃描方式依次地讀入所有輸入端的狀態和數據，并將它們存入輸入映象寄存器中。輸入采樣結束后，進行用戶程序執行和輸出刷新的階段。二階段：PLC按照自上而下的順序依次地掃描用戶程序；三階段：當進入輸出刷新階段，CPU按照I/O映象區內對應的狀態和數據刷新所有的輸出鎖存電路，再經輸出電路驅動。在運行過程中，CPU模塊以一定的掃描速度重復執行上述三個階段。

二、設計要求

1、PLC控制的柜型：應選用固定柜，門板為整門的柜型，且不能采用分隔的柜型，便于安裝和維護。

2、元器件的布局：柜內元器件布置，一般是從上到下，從左向右。便于操作與維護，經常操作或維護的元器件應安裝在較容易觸及到的位置。

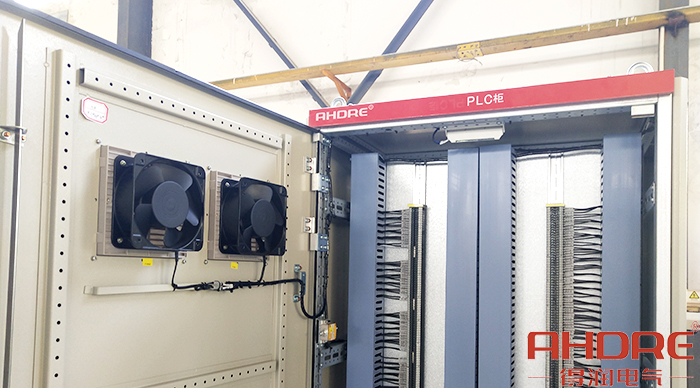

3、柜內通風結構設計：采用前門下進風上出風的形式，后門不加進出風孔。進、出風口分別裝1個通風過濾器來防塵。

4、中間繼電器、端子排的結構排布 繼電器和端子排一般布置在柜前下部或柜后，端子排優先采用縱向排列，內部線和外部線的線槽要分開。

PLC控制柜是用于完成設備自動化和過程自動化控制，可以實現完備的網絡功能，性能穩定、擴展性強、抗干擾等特點。適用于建材、冶金、電力、化工、石油、民建等行業。在自動化控制的應用中，DCS控制柜也具備PLC控制柜的自動化系統功能。
